7 Coisas que você precisa saber antes de comprar sua Ponte Rolante

Primeiramente o que é uma ponte rolante?

A ponte rolante é uma máquina desenvolvida para erguer e movimentar cargas pesadas dentro de um galpão coberto, ela possui 3 movimentos motorizados ou manuais.

  • Movimento longitudinal do galpão
  • Movimento de direção da talha
  • Movimento de elevação

O que é Caminho de Rolamento ou Viga de Rolamento

É o caminho longitudinal do galpão no qual a ponte rolante ira percorrer. Esse caminho é composto por vigas e trilhos devidamente dimensionadas para determinada capacidade de carga, são instaladas sobre os consoles de sustentação das colunas.

Existem diferentes tipos de vigas de rolamento, segue alguns deles:

  • Vigas metálicas, em sua maioria são usadas o modelo W.
  • Vigas pré-moldadas de concreto, são fabricadas de acordo com capacidade em toneladas que ponte rolante ira erguer.
  • Caixotes de chapas soldadas, são mais usadas nos galpões em que as colunas lineares possuem grandes distancias entre si.

Os trilhos podem ser compostos por dois modelos:

  • Trilho Ferroviário
  • Barra quadrada

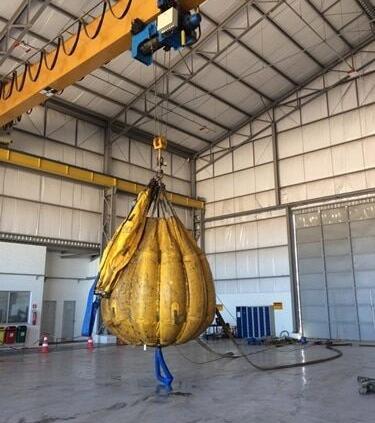

O que é uma Talha

Este é o nome dado ao equipamento que exerce a função de elevação e direção da carga com segurança.
A Talha pode ser de cabo de aço, corrente, manual ou automatizada.

Existem diferentes modelos de talhas elétricas com variadas velocidades de elevação e direção.
Por exemplo: Elevação com uma velocidade ou duas velocidades, seu sistema de elevação pode ser de 3,8 a 8m, com cabo de aço ou de correntes e com movimento de direção com velocidade de 10m/min.

O gancho é chamado de Moitão;
Em sua maioria ele é forjado tipo anzol com rotação de 360° contínuo, porém existem diferentes modelos no mercado que podem atender necessidades especiais e áreas de atuações especificas.

Como é feito a Elétrica da Ponte Rolante

A Alimentação elétrica da ponte rolante pode ser feita por barramento blindado ou por cordoalha.
O barramento blindado é utilizado em galpões com 20 metros ou mais de comprimento.
Este equipamento será fixado em um dos lados do galpão por todo o seu comprimento, sua função já dita será energizar a ponte rolante por todo o seu caminho.

CABO FESTOON

Utilizado para alimentação eletrica do barramento blindado até o painel da talha.
Em resumo são canaletas galvanizadas com carro porta fio e elétrica interna com cabos embutidos em tubos galvanizados.

O que são as Cabeceiras da Ponte Rolante

A Cabeceira é o conjunto responsável pelo contato da ponte rolante com os trilhos/caminho de rolamento.
Sua estrutura em maioria é composta por:

  • 2 Rodas em aço com eixo
  • Chapas dimensões de acordo com a capacidade e vão da ponte rolante
  • Motores
  • Freio magnético
1
2
Ponte Rolante Dupla viga
1

Cabeceira da Ponte Rolante

2

Vão estilo viga caixão Duplaviga

Qual o Classe da minha Ponte Rolante?

Existem diferentes classes de ponte rolante, o que determinada qual a classe a sua ponte rolante pertence são:

  1. Regime (período de operação por hora)
  2. Ambiente da instalação. Em casos de alta temperatura, maresia e etc..
  3. Velocidade dos movimentos da ponte rolante

No botão abaixo você será direcionado para a descrição de cada classe.

1
2
3
4
5
1

Colunas de sustentação

2

Caminho de Rolamento

3

Barramento blindado

4

Cabeceiras

5

Viga Principal (vão da ponte rolante)
