Guindaste Giratório: O Que Preparar na Sua Empresa Antes da Instalação (Guia Completo)
A instalação de um guindaste giratório é uma etapa decisiva para garantir segurança, desempenho e durabilidade do equipamento.
Porém, o que muitos clientes não sabem é que o sucesso da instalação começa antes mesmo do equipamento chegar na empresa.
Uma preparação inadequada pode gerar:
- Atrasos na instalação
- Custos adicionais
- Riscos estruturais
- Retrabalho
Pensando nisso, a Maqfort preparou este guia completo para orientar exatamente o que deve ser feito antes da chegada do seu equipamento.
1. Fundação (Sapata de Concreto): O Ponto Mais Importante
A sapata é responsável por absorver e distribuir todas as cargas do guindaste para o solo.
Durante a operação, o equipamento gera:
Esforços verticais (compressão)
Esforços horizontais
Momento de tombamento
Por isso, não é apenas um bloco de concreto, é um elemento estrutural crítico.
O que é necessário:
- Projeto estrutural da sapata
- Avaliação do tipo de solo
- Dimensionamento correto das armaduras
Quem deve executar?
Recomendamos fortemente: Engenheiro civil responsável
Um mestre de obras pode executar, desde que haja projeto estrutural definido.
A Maqfort fornece ao cliente:
✔ Reações do equipamento
✔ Cargas atuantes na base
✔ Informações técnicas para o dimensionamento
Isso permite que o engenheiro civil projete a fundação com total segurança.

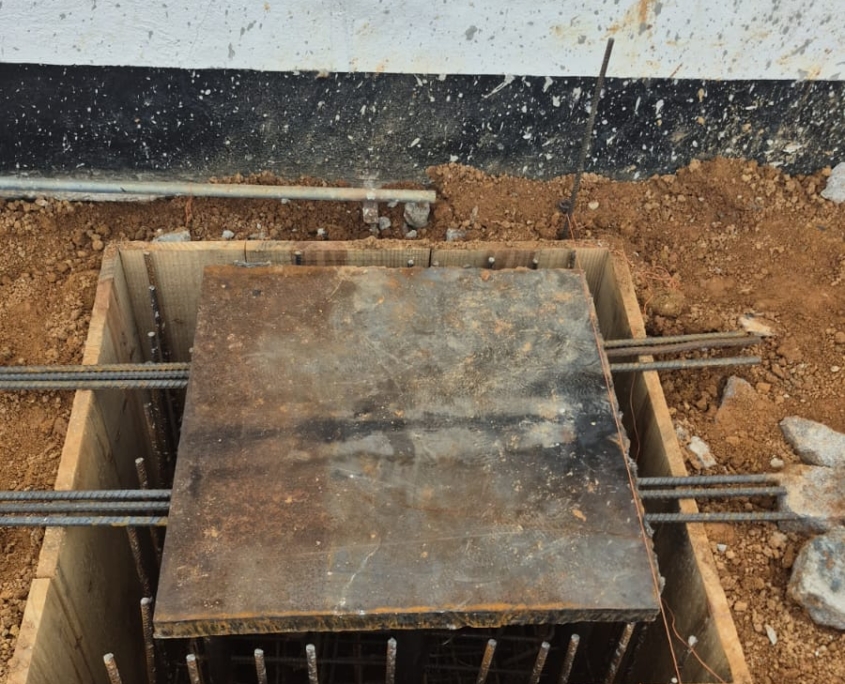

2. Chapa de Base Chumbada (Base Plate)
A chapa de base é o ponto de ligação entre o guindaste e a fundação.
Ela deve ser instalada corretamente para garantir:
- Estabilidade
- Distribuição de carga
- Fixação segura
Pontos fundamentais:
- A chapa deve ser posicionada antes da concretagem
- Deve estar nivelada e alinhada
- Não pode sofrer deslocamento durante o lançamento do concreto

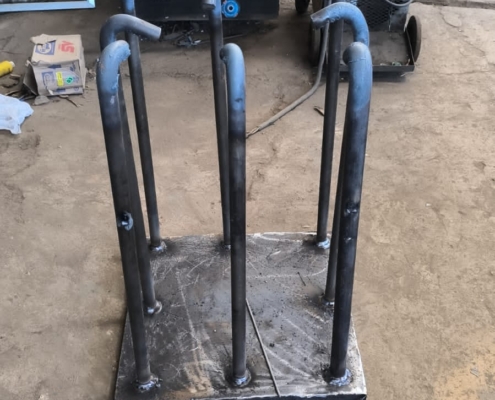

Sistema de fixação
- Nichos (chumbadores) soldados na parte inferior da chapa

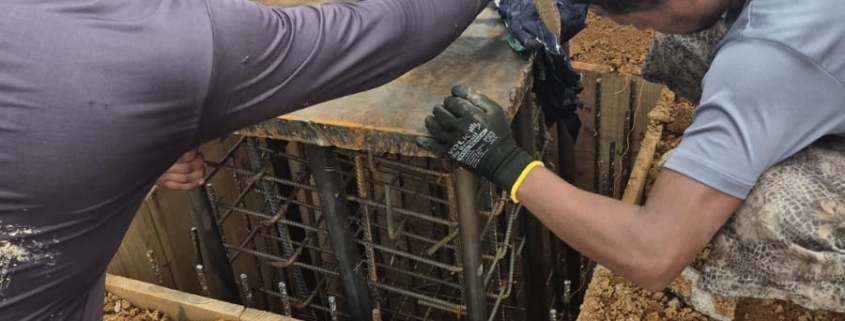

- Nichos entrelaçados na armação da sapata
- Travamento mecânico dentro do concreto
Esse sistema garante que a base não se solte ou gire com os esforços do equipamento.
3. Nivelamento e Alinhamento
Um erro comum é negligenciar o nivelamento da base.
Isso pode causar:
Desalinhamento do equipamento, Esforços indevidos na estrutura e Redução da vida útil.
Recomendações:
- Utilizar nível a laser ou mangueira de nível
- Conferir o prumo da chapa
- Garantir a cota correta de instalação
4. Infraestrutura Elétrica
A instalação exige duas preparações elétricas distintas:
4.1 Energia para a instalação
Para a equipe técnica trabalhar:
- Tomada 220V disponível
- Extensões adequadas
- Disjuntor funcional
4.2 Energia do equipamento
Para operação do guindaste:
- Cabos elétricos já posicionados no local
- Bitola conforme especificação técnica
- Sistema de aterramento obrigatório
ATENÇÃO
A falta de infraestrutura elétrica adequada é uma das principais causas de atraso na instalação.
5. Acesso e Logística
Antes da chegada do equipamento, é essencial verificar o local.
Avalie:
- Caminhão consegue acessar a área?
- Existe espaço para montagem?
- Há interferências (telhado, tubulações, estruturas)?
- O piso suporta equipamentos de apoio?
Um acesso inadequado pode inviabilizar ou atrasar completamente a instalação.
6. Equipamentos Auxiliares
Dependendo do modelo do guindaste, podem ser necessários:
- Caminhão Munck
- Empilhadeira
- Equipamentos de içamento
A necessidade varia conforme a capacidade do equipamento e a altura de instalação.
7. Segurança e Preparação do Ambiente
A instalação deve ocorrer em um ambiente seguro.
Recomendações:
- Isolamento da área
- Uso de EPIs
- Liberação para trabalho
Normas aplicáveis:
- NR-11 (movimentação de cargas)
- NR-12 (segurança em máquinas)
- NR-35 (trabalho em altura, quando aplicável)
8. Checklist Antes da Instalação
✔ Sapata executada conforme projeto
✔ Chapa de base instalada e nivelada
✔ Infraestrutura elétrica pronta
✔ Área liberada para montagem
✔ Acesso garantido para equipamentos
✔ Responsável técnico definido
9. Responsabilidades na Preparação
- Item
- Fundação (sapata)
- Projeto civil
- Chumbadores/base
- Infraestrutura elétrica
- Instalação do equipamento
- Reações e cargas
- Responsável
- Cliente
- Cliente
- Cliente
- Cliente
- Maqfort
- Maqfort
- Observação
- Deve ter projeto estrutural
- Engenheiro civil responsável
- Fornecidas para dimensionamento
- Conforme orientação técnica
- Pronta no local
- Fornecidas para dimensionamento
10. Erros Comuns (Evite Esses Problemas)
- Sapata subdimensionada
- Chapa fora de nível
- Falta de energia no local
- Acesso bloqueado
- Base mal posicionada
Mais de 80% dos problemas de instalação estão ligados à preparação inadequada da base.
